北京联通上线智和信通IPTV网管系统

　　中国联通是我国三大移动运营商之一，公司主要经营移动通信业务，国内、国际固定电话网络与设施，语音、数据、图像及多媒体通信与信息服务，电信增值业务，IP电话业务等国家批准的其它业务，以及与通信及信息业务相关的系统集成等业务。

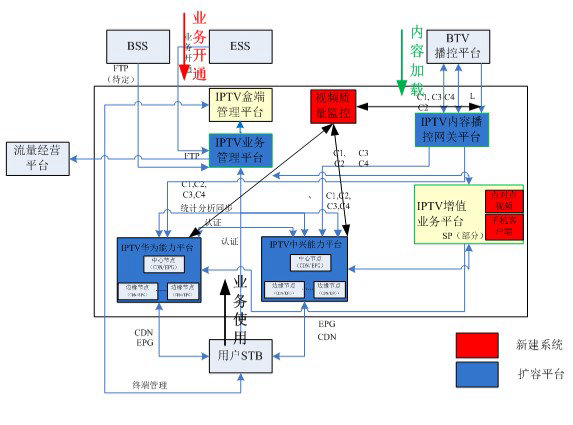

　　IPTV业务管理平台提供统一业务监控模块，实现对华为能力平台（华为S9306、S5352、S930、华为E1000防火墙）、中兴能力平台（中兴2826、4507、8905交换机）、播控网关、IPTV盒端管理平台、IPTV业务管理平台等平台的统一业务监控，监控内容包括网络、主机、存储、应用、业务数据等。本期IPTV扩容目标架构图如下所示：

核心需求

　　用户IPTV统一网管负责对IPTV系统涉及的所有网元（包括服务器、交换机、防火墙、存储设备）及系统和应用的故障告警、日志、性能、拓扑、历史数据（保留一年的历史数据）等信息进行集中管理和展现，并能够按时、日、月进行统计和输出报表。

1.网元数据要求

　　对于网络中的节点要求获取的信息包括但不局限于设备基本信息（IP、类型、名称等）、设备网卡、网卡流量、CPU内存、CDN信息、存储信息、设备性能等参数。

2.故障告警的要求

　　提供多种告警通知（声音、短信、邮件等），多种告警分类，登录失败应产生告警通知管理员，告警阈值可调节，可以分权分区域进行告警。

3.日志管理的要求

　　除了记录基本的操作外，系统中的各设备都需建立自己的日志文件，定期传递给系统的日志管理，进行集中收集、分析和故障告警。

4.性能管理的要求

　　实时监控设备和网络的状态，获取有关CDN 网络运行的信息及统计数据；并能在所收集的数据的基础上，提供网络的性能统计。

5.集中展现管理

　　对所管理区域CDN 及EPG全网设备提供网络拓扑结构，提供分级的网络拓扑图像及其相关信息，并根据实际运行情况展现维护和管理网络资源，包括各网元设备。支持资源的查询以及统计功能，并且可以实现资源的自动更新。

智和信通解决方案

　　针对北京联通IPTV项目的实际需求，智和信通提出了基于智和网管平台定制开发的解决方案。通过开发扩展，让智和网管平台支持各平台通过SNMP、SNMP Trap、FTP、WebServer等协议接口方式进行数据上报的采集监控的采集方式，使平台监控模块可直接采集被监控设备信息。

　　1.支持SSH协议监控主机、CLI、SMI协议监控存储，JDBC协议监控数据库、HTTP/JMX协议监控中间件；

　　2.通过SNMP协议，自动发现设备上的资源，如网络接口、内存、CPU与磁盘等信息，通过TCP可以发现设备上存在的软件服务；

　　3.平台通过SNMP 、SNMP Trap、FTP、WebServer等协议接口方式进行数据上报，平台监控模块直接采集被监控设备信息；

　　4.智和网管平台具备主动的故障监控功能，能从众多的事件和状态中，系统将零散的状态信息，总结成为当前工作状态，并产生告警，可以用声音、邮件、短信及时提醒网管人员；

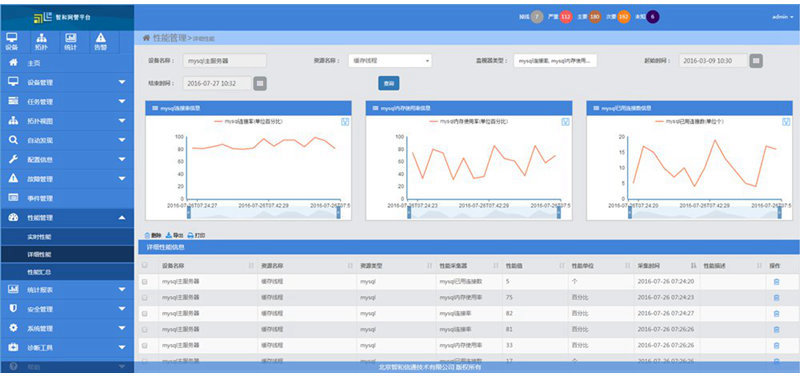

　　5.提供了多项已定义好的数据对象，用于从设备上采集系统信息、网络信息、交换信息、软件信息、磁盘CPU资源、流量信息，可以通过曲线图、趋势图等展示性能指标，可以按天、星期、月 、任意时间段查看性能指标变化。

方案成果

　　联通IPTV网管部署上线后，管理员可以通过IPTV网管对网络下的所有网元设备（包括服务器、交换机、防火墙、存储设备）及系统和应用的故障告警、日志、性能、拓扑、历史数据等信息进行集中管理和展现，并能够按时、日、月进行统计和输出报表，方便了管理员对系统的管理，提高了管理的效率。
