AI网络可视化解决方案

　　用户对于网管自动化拓扑的需求，主要包括支持设备、自动高效地生成拓扑、体现中间件/数据库连接关系、支持特殊的拓扑操作实现等：

　　1.对于不同种类和不同厂商的设备，网管能通过多种协议，将其集中显示，并自动生成拓扑。

　　2.拓扑需显示的设备数量庞大时，网管能自动、高效地显示拓扑。

　　3.对于中间件/数据库等软件服务，网管的拓扑能自动化地显示和网络设备的连接关系。

　　4.拓扑能显示设备告警，链路状态等重要信息。

　　5.拓扑能智能识别链路，区分工业环网中的主用、备用链路和链路状态。

　　6.拓扑能智能发现网络设备的下挂设备。

　　7.对于特殊的拓扑操作功能，网管可以通过特殊的定制开发进行实现，且能与常见功能很好地结合。

        在形成网络拓扑后，如何在网络结构、资源变化后自动发现和更新信息，保持网络拓扑和网络真实结构的统一也是亟待解决的难题。

        北京智和信通网络拓扑自动生成方案，在网络可达范围内，通过IP信息搜索网络节点，匹配网络节点的型号与厂商信息，基于设备真实面板模拟可视化，基于资源逻辑面板展示网络节点资源信息，以图形方式轻松实现网络设备、资源、链路状态直观展示，并以声光进行告警提醒。减免人工维护成本，监控数据定期更新，构建精准IT数据关系网络。

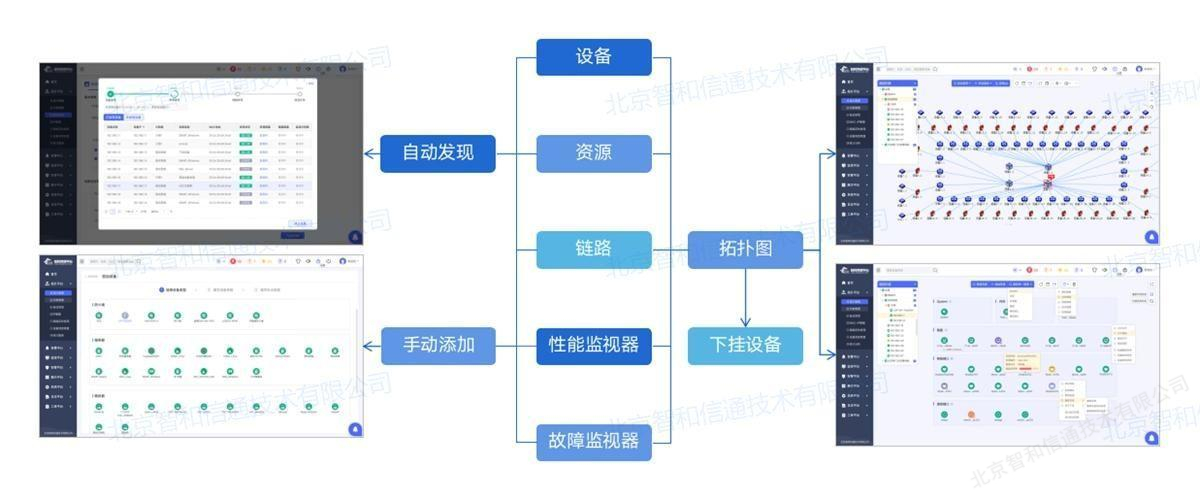

        提供智能发现技术，用户只需要输入IP范围一步操作，即可自动完成如下全部功能：网络设备发现、设备类型识别、设备链路发现、设备故障和性能采集、链路流量和状态以及网络拓扑生成。

        在自动发现的过程中可以搜索到网络设备，并识别设备类型和厂商型号，生成设备的面板图或搜索设备资源，如：板卡、端口、CPU、内存、磁盘等，并发现设备之间的链路关系。通过自动化发现设备并自动识别设备间的链路关系，自动生成拓扑图，简化用户操作，提升管理效率。

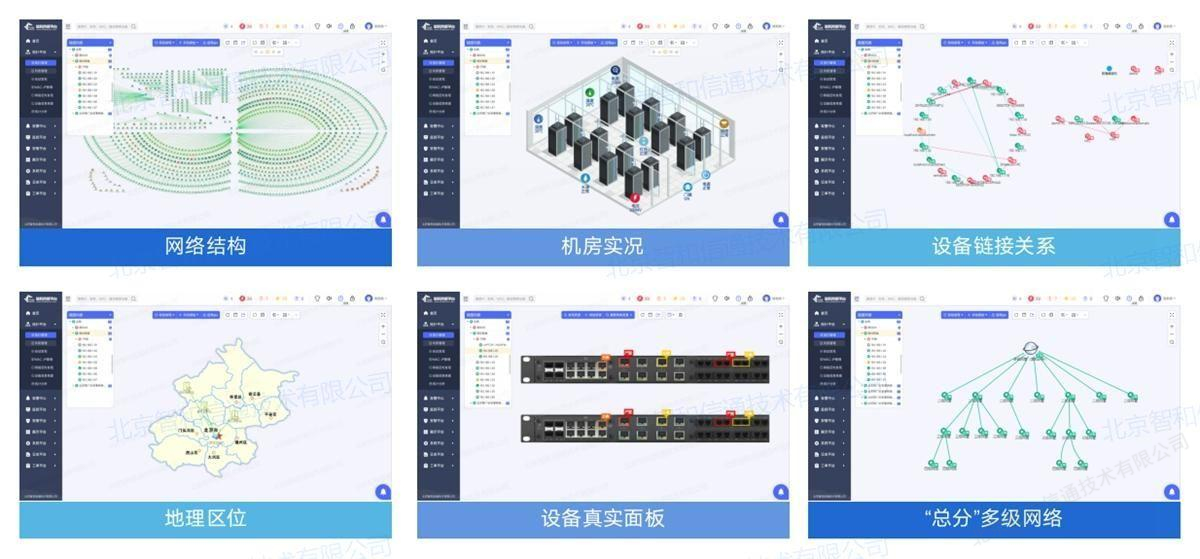

        北京智和信通拓扑可视化方案支持在拓扑中以不同颜色设备图标实时展现设备的实时状态信息。通过拓扑图对设备、设备资源、链路进行管理。通过图形化、具象化的拓扑形式展现设备间的联动关系与实时状态信息，更大的降低了IT部门的维护难度，拖动式的布局形式使配置更加灵活。网络拓扑常见展示方式，包括：智能网络拓扑、区位导航拓扑、机房机柜拓扑、设备面板拓扑、资源面板拓扑。

        支持网络拓扑、 系统拓扑、 业务拓扑、虚拟化拓扑等，覆盖应用场景；提供树形结构、平面结构、 区域地图，满足各类展示需求；可配置2.5D机房图、机架图、面板图，展示网络真实场景；直观可见的展示片区 、地域、层级 、链接关系；通过图标、颜色告警区分、直观定位故障。

        同时支持物理网络拓扑和逻辑网络拓扑，满足用户不同需求。多种拓扑展示形式，支持平面或立体展示，整体网络结构透明可视。

        北京智和信通拓扑可视化方案支持无限建立拓扑等级，以适应用不同规模，不同层级的网络架构。

         北京智和信通拓扑可视化方案支持多种告警机制，自定义配置告警阀值，支持快速标示已经执行操作的告警，迅速定位告警设备。采集设备资源、应用、服务等告警信息。可将告警信息数据按照时间、资源、性能类型等多种维度以图表等形式展现。通过对告警机制以及阀值的设置，即时获取准确的告警信息，快速定位告警设备，提升告警处理效率，更大的降低了因设备故障给企业带来的损失。

        北京智和信通拓扑可视化方案结合全栈合一的智能运维能力，将运维的核心功能置于拓扑之上，用户通过拓扑界面即可进行运行状态分析、故障处理、设备配置等等操作，更加符合国内操作习惯。

北京智和信通具有10年国产融合经验，与国产软硬件产品深度适配，支撑用户覆盖各行各业。

        ●  在国产CPU方面，支持龙芯、鲲鹏、中科曙光、申威、飞腾、兆芯、海光以及其他国产CPU。

        ●  在国产中间件方面，支持东方通、中创、普元、金蝶天燕、宝兰德以及其他国产中间件。

        ●  在国产设备方面，支持华为、浪潮、中科曙光、天融信、绿盟、山石网科以及其他各类型国产设备。

        ●  在国产操作系统方面，支持中标麒麟、银河麒麟、统信UOS、红旗Linux、华为欧拉、Deepin以及其他国产操作系统。

        ●  在国产数据库方面，支持达梦、人大金仓、南大通用、神州通用以及其他国产数据库。

        ●  在国产云方面，支持阿里云、华为云、百度云、腾讯云以及其他国产云设施。

        1.多种协议类型统一管理

　　采用SNMP、Telnet/SSH、JDBC、JMX、WMI等多种协议对不同类型设备统一管理，通过CDP、LLDP、OSPF、交换机端口转发、STP生成树、ARP等协议自动生成拓扑。。

        2.自动化拓扑生成

        自动化拓扑性能高效，且首创性的将中间件/数据库抽象为设备，在拓扑图中与交换机等同级显示，直观地展示了中间件/数据库在网络中的连接关系。

        3.智能链路识别

　　支持自动识别工业环网，智能识别环网的主用链路和备用链路，链路是否阻塞、链路带宽等状态信息。

        4.下挂设备管理

        通过多种发现算法，智能分析设备端口转发表、LLDP表、MAC-IP表、路由转发表，自动搜索发现交换机的下挂设备，分析下挂设备的IP、MAC、端口等信息，自动生成下挂设备拓扑图。

        5.拓扑显示告警、链路信息

　　拓扑实时显示设备告警与链路状态，通过不同颜色进行区分。支持显示链路的实时性能数据，如带宽、流量等重要信息，帮助网络管理人员实时了解网络链接情况及设备运行情况。

        6.网络数据大屏可视化

        提供综合大屏、网络大屏、告警大屏、核心设备实时监控大屏及TOP榜大屏并支持自定义大屏配置，用户可自定义大屏展示内容与样式，二十四小时不间断监控网络设备，图像化展示网络运行情况。

        7.定制开发

        通过定制开发赋予拓扑图更地自动化功能，如大唐电信项目中，通过用户创建拓扑，来定义网络中设备的连接关系，之后由智和网管平台对网络中的交换机下发指令，开通实际网络连接，实现了拓扑自动化反向控制网络设备的功能。

　　网络拓扑对网络管理、网络规划有着重要的作用。在拓扑中网络故障、流量瓶颈等重要信息能直接显示，运维人员可对当前网络状况有清晰的认知，对故障发生点一目了然，对流量负荷情况可视呈现。通过自动发现、自动更新技术，将复杂繁重的网络拓扑维护工作简单化，更大的提高了运维的效率，降低人力成本。

　　1.自动生成拓扑：自动添加设备、链路，生成实际网络拓扑，免去网管人员复杂的操作。

　　2.拓扑显示告警、链路信息：拓扑实时显示设备和链路的告警和运行状态信息，方便网络管理人员实时了解网络链接情况以及设备运行情况。

　　3.链路智能识别：智能识别工业环网，识别主用链路和备用链路，链路阻塞情况等信息。

　　4.下挂设备管理：自动发现网络设备的下挂设备并生成拓扑图。

　　5.拓扑智能控制：通过定制开发，可以实现从拓扑对设备进行配置的功能。

北京智和信通自动化拓扑生成方案具有以下特征：

　　1.基于JAVA技术开发出iTopoview可视化拓扑组件，可以非常方便的在该组件上进行设备和链路的添加、修改、菜单等操作，同时将告警和链路运行信息实时关联到拓扑上，直观显示网络链路情况和设备运行状态。

　　2.使用SNMP、SSH、Telnet、JDBC、JMX、WMI等协议来添加设备，使用CDP、LLDP、OSPF、交换机端口转发、STP生成树、ARP等多种协议来添加设备间链路关系。

　　3.支持定义数据库、中间件、虚拟化为实际设备类型，在拓扑中直观地展示数据库、WEB服务等与实际网络设备的连接关系。

　　4.通过查询网络设备的链路数据，智能识别环网以及主用、备用链路，并获取链路的运行信息。

　　5.通过定制开发，结合网络设备进行分析，可以赋予拓扑更多地特殊操作，例如拓扑反向控制网络设备端口配置，拓扑反向配置设备IP等。
