网络流量监测分析，国产、高性能、高可用

        随着网络规模不断扩大，复杂程度不断增加，给运维工作带来更大挑战。为保障网络正常、稳定、高效运行，对网络流量进行监测、存储、回溯成为不可或缺的手段，通过对流量的分析，运维人员可以更加全面的了解整体网络的运行状态，快速定位、解决网络中存在问题。

        智和信通网络流量监测分析方案通过采集、存储、分析网络流量并以可视化的方式，将流量态势进行呈现，协助运维人员对网络流量趋势进行分析，助力网络监控、网络优化，并为网络规划、优化调整和业务支撑提供基础依据。

第1章 网络链路可视化观测

        方案采用可视化图形的方式实现网络中设备、资源、链路状态的整体观测，用户只需要输入IP范围一步操作，通过平台的智能发现技术，即可自动完成如下全部功能：网络设备发现、设备类型识别、设备链路发现、设备故障和性能采集、链路流量和状态以及网络拓扑生成。

1.1.网络设备与链路自动发现

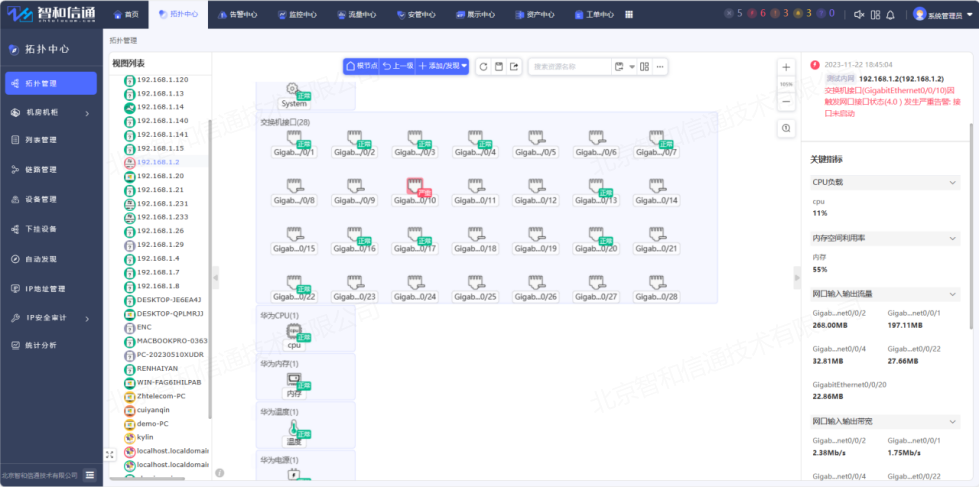

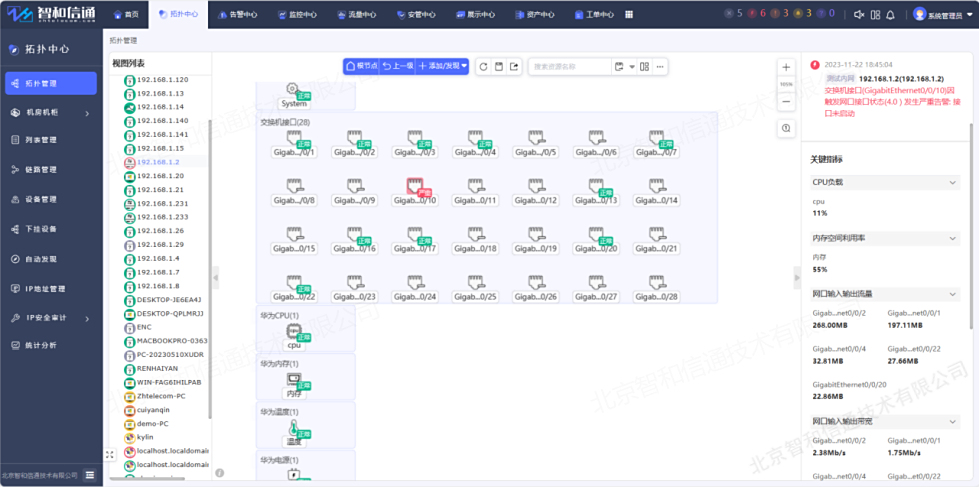

        在自动发现的过程中，搜索网络设备并识别设备类型和厂商型号，生成设备的面板图或搜索设备资源，如：板卡、端口、CPU、内存、磁盘等，并发现设备之间的链路关系。通过图形化方式系统展现网络拓扑，支持树形结构和平面结构的联动展示，也可以按片区、按地域、按层级等多种布局方式划分网络，在拓扑中以不同颜色设备图标实时展现设备和链路的实时状态信息。

1.2.网络链路实时监测

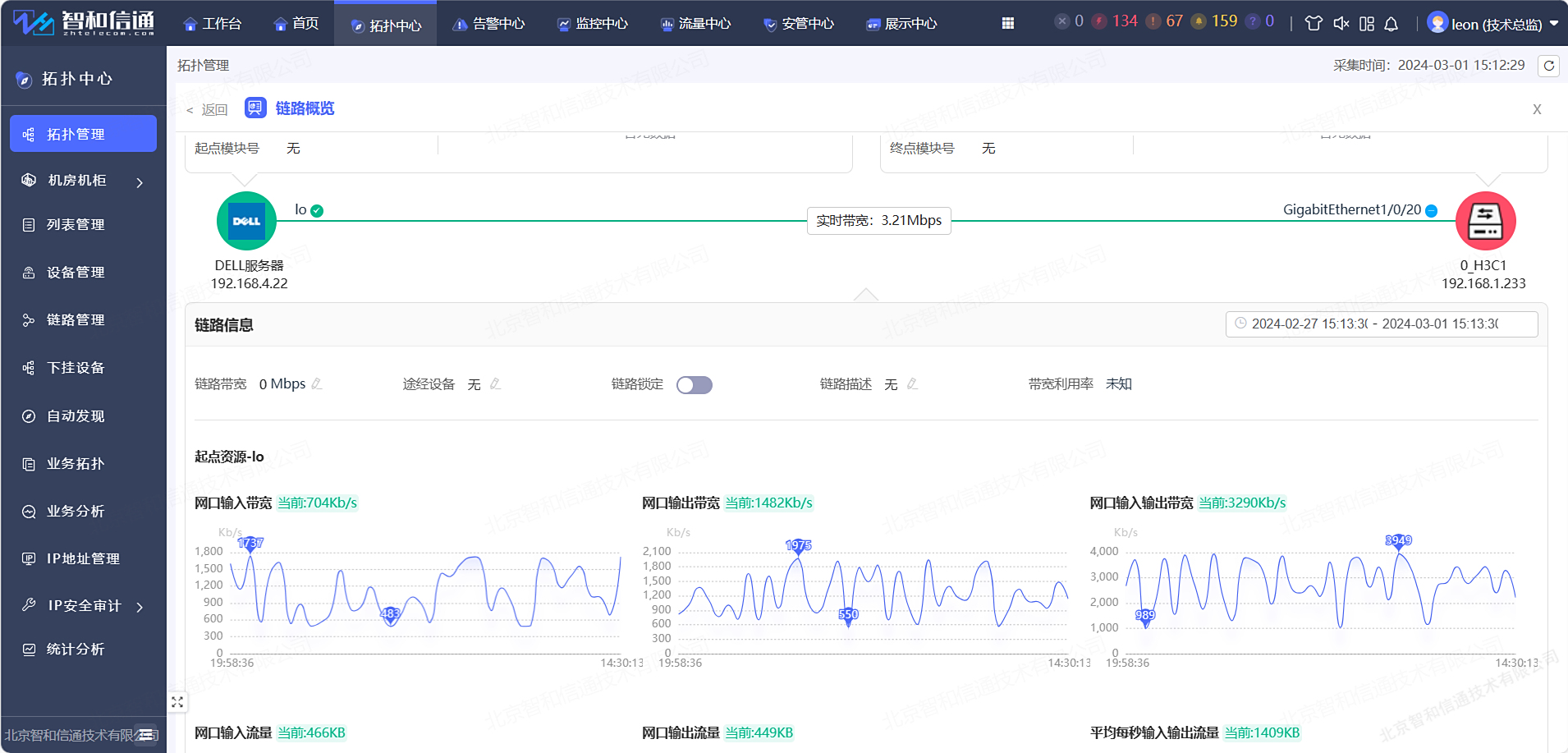

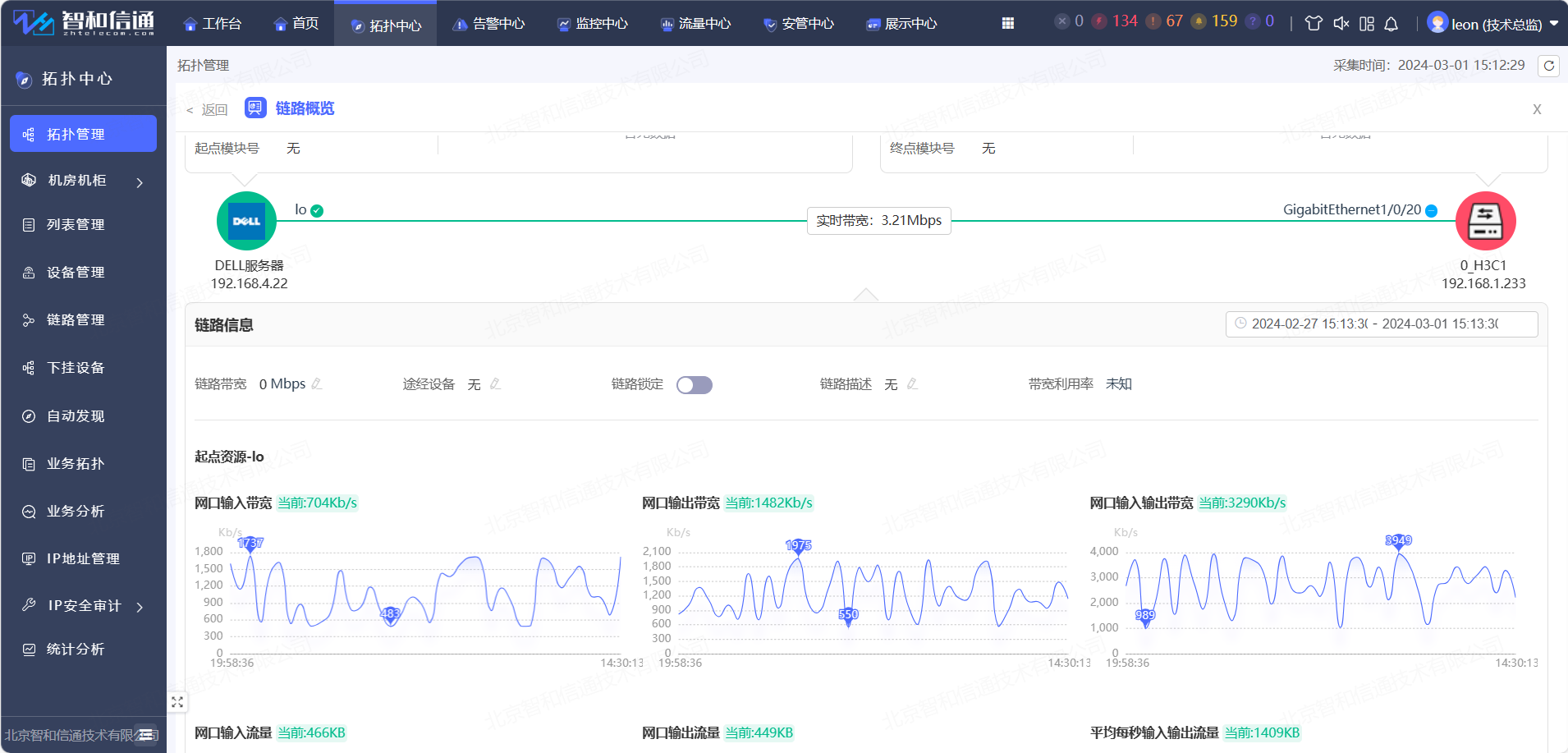

        实时对网络链路进行监控和可视化数据分析，从整体维度到局部维度全面展示网络内设备链路各项指标，整体可观测、可告警、可分析、可统计，通过实时监控各个端口及每条线路的通断情况和性能指标，如带宽利用率、流入流出流量、延迟、丢包率等，并在拓扑上直观显示出来。

        对链路容量进行即时监控，根据故障阈值比对，当性能指标超过预设阈值时，即可触发响应级别告警，帮助用户快速发现并解决潜在问题。

1.3.网络流量透视

        基于网络流量分析技术，采集、分析、存储所有网络流量，以多维数据分析和深度挖掘为手段，实现数据包层面的流量追踪。

通过全局流量和带宽实时监控，将出入双方向流量情况可视化展现。基于海量流量数据的存储挖掘，统计分析流量峰值、谷值、流量趋势、设备流量等数据，为网络流量管理提供数据支撑。

1.3.1.流量监控

        提供端到端的流量监控能力，从设备、接口、IP、服务、应用、会话、QoS等层级的实时流量监控和历史流量分析，识别带宽消耗较大的应用程序、服务、协议或 IP 地址，避免网络容量过载，并提升最终用户网络体验。

1.3.2.带宽监控

        提供设备、接口、IP、服务、应用、会话等层级的带宽使用率监控，实时监控带宽使用趋势与带宽占用分布，并通过图表展示，快速识别网络带宽滥用，分析高带宽使用情况。

1.3.3.流量数据存储分析

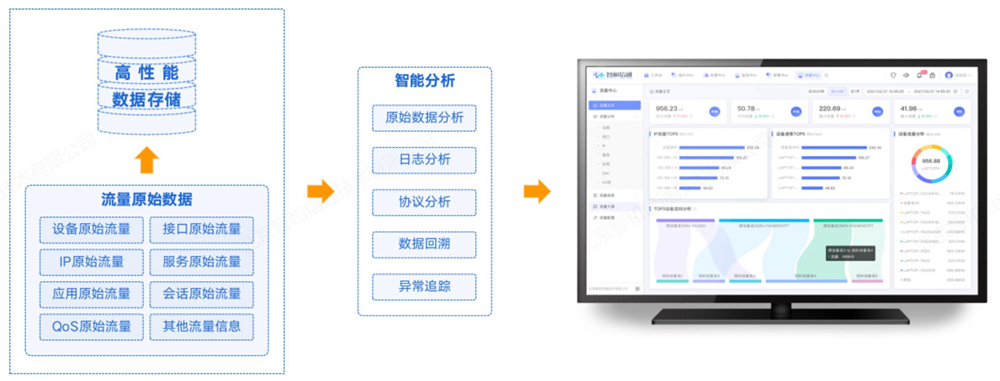

        采集并存储网络流量，形成原始流量和聚合流量数据库，支持快速提取多维度的流量元数据进行正常、异常流量排查，为后续运维人员对原始网络流量进行查询检索及关联回溯分析。

        大容量、长时间存储流量数据，长期实时保存原始数据包。通过高效的数据检索，实现流量数据的快速回溯。对已发生的流量行为进行回溯分析，迅速定位异常流量，对其进行挖掘、分析、取证，实现多维根因追溯，为迅速定位问题发生原因提供更全面的分析依据，同时为网络安全提供强有力的数据分析保障。

1.3.4.流量趋势分析

        从设备、接口、IP、服务、应用、会话、QoS等层级出发，提供历史流量趋势图谱，通过应用、端口、协议等对流量进行监控和多维度分析，支持按源和目的地进行流量，流量监控粒度可达大小、速率、带宽使用率、包等。

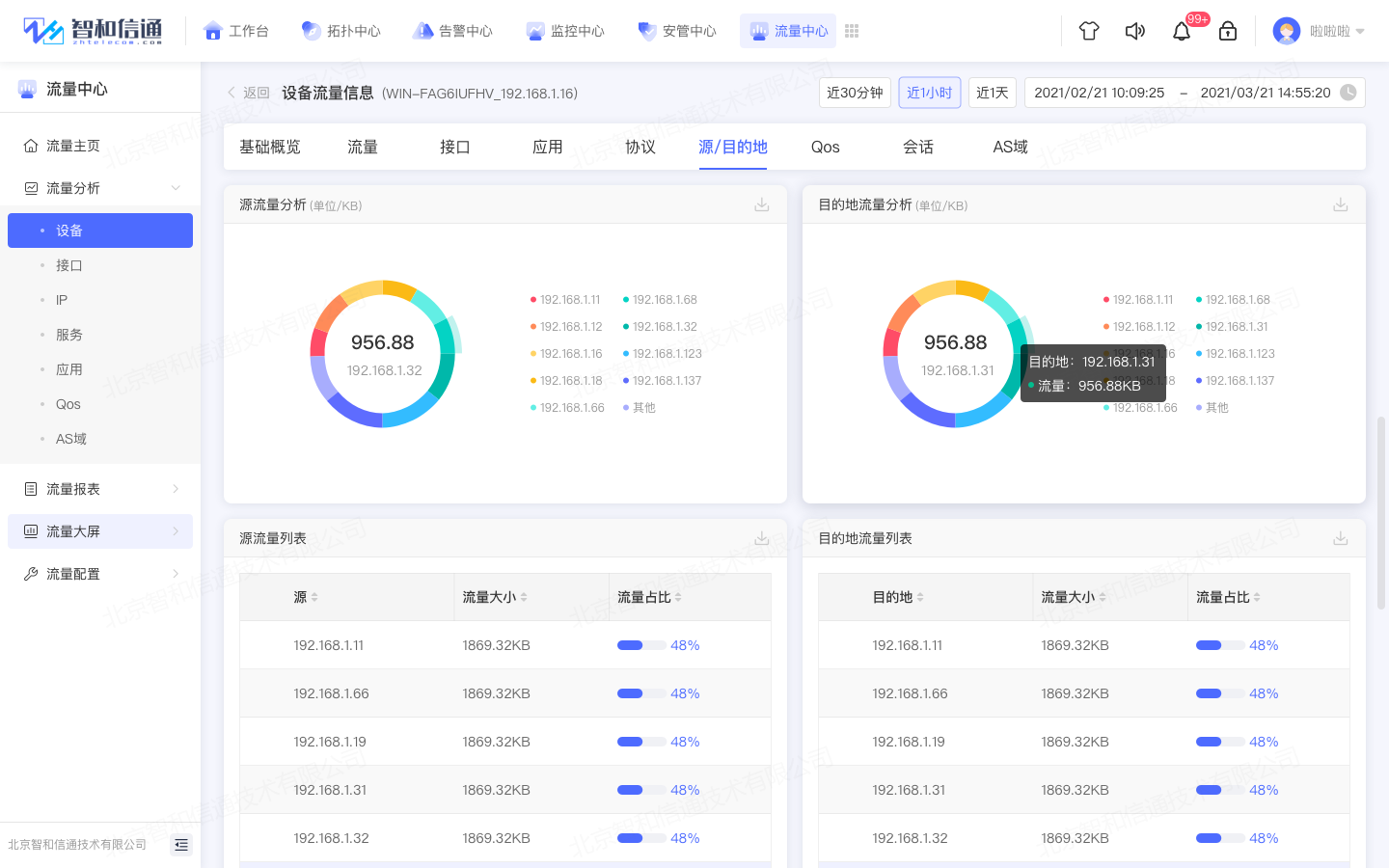

1.3.5.源和目的地分析

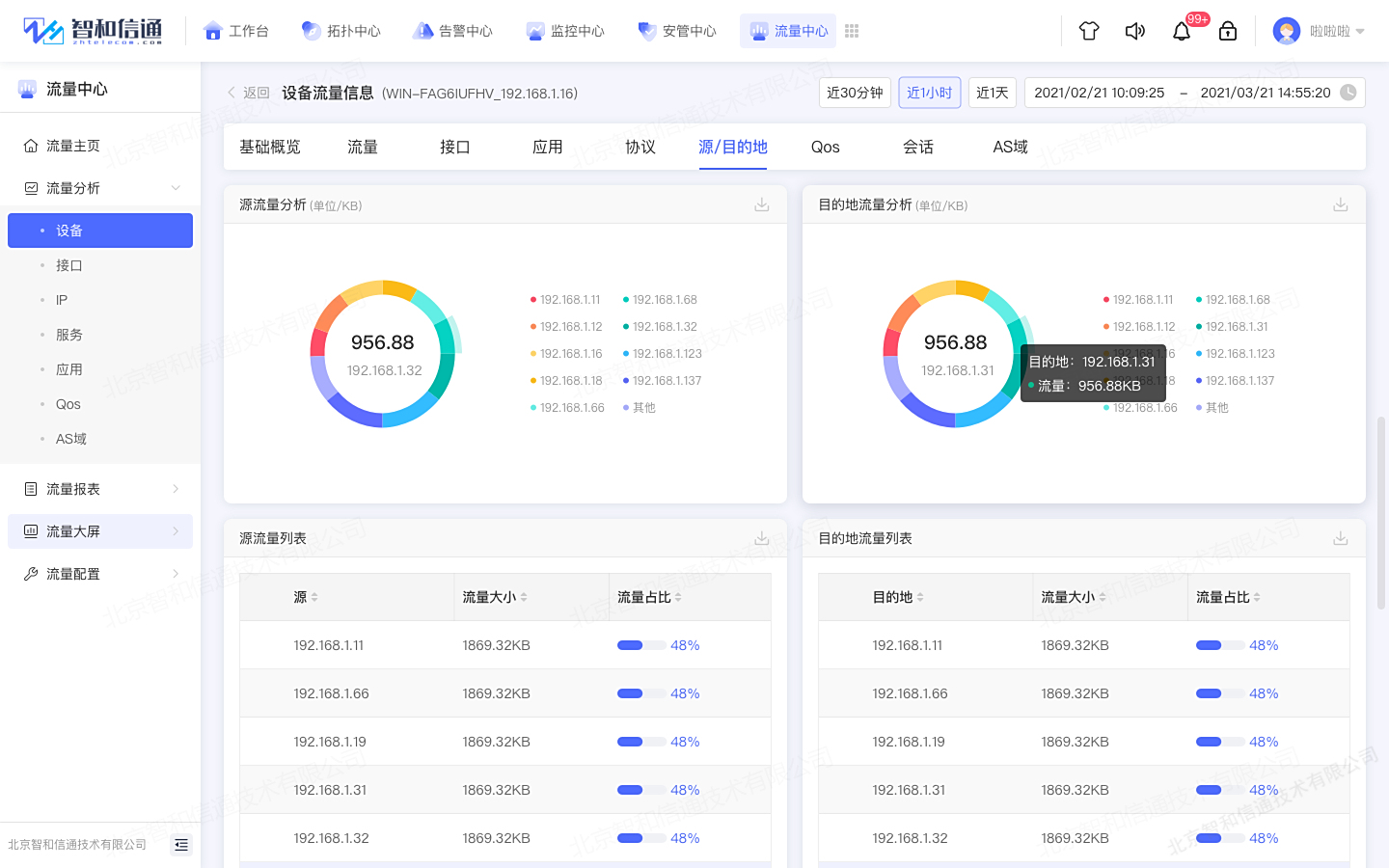

        查看近30分钟、近1小时、近1天及自定义时间内作为源或目的地的节点产生的流量信息，以图表的形式进行展示，并给出产生流量最多的10个节点。

第2章 流量告警分析

        通过统一故障管理将监控信息统一采集、分析，实现网络中各种事件信息、设备故障、网络异常、流量异常等告警，以智能化手段进行标准化的分析、压缩、并归关联等，通过多种方式实时传达告警信息，快速标识已经执行操作的告警，定位异常流量，提供主动式的故障解决方案，协助用户及时处理网络安全威胁，避免恶意流量对有限带宽资源的侵蚀。

2.1.告警降噪

        采用自动去重、风暴抑制、关联聚合、维护期时间屏蔽、依赖屏蔽等多种智能告警降噪机制，通过AI算法，对各类告警进行自动压缩收敛，减少90%的无效告警，抑制告警风暴，直达故障根因。包括事件过滤机制、故障事件上报机制、故障事件呈现过滤、故障事件入库过滤、故障事件确认等处理机制，有效避免误报和漏报。

2.2.根因定位

        实现快速的异常流量定位，能一步定位到发生流量异常的源头设备、接口、IP、应用、会话等，及时处理好故障，有效地预防故障发。

2.3.告警分析

        全面采集告警信息，将告警信息数据按照时间、资源、性能类型等多种维度以图表等形式展现。通过丰富的、可自定义的多维度报表，实现平台内所有模块告警的统一管理分析，从变化趋势、告警关联、排障处置等多方面、多视角洞察告警态势。

第3章 流量巡检

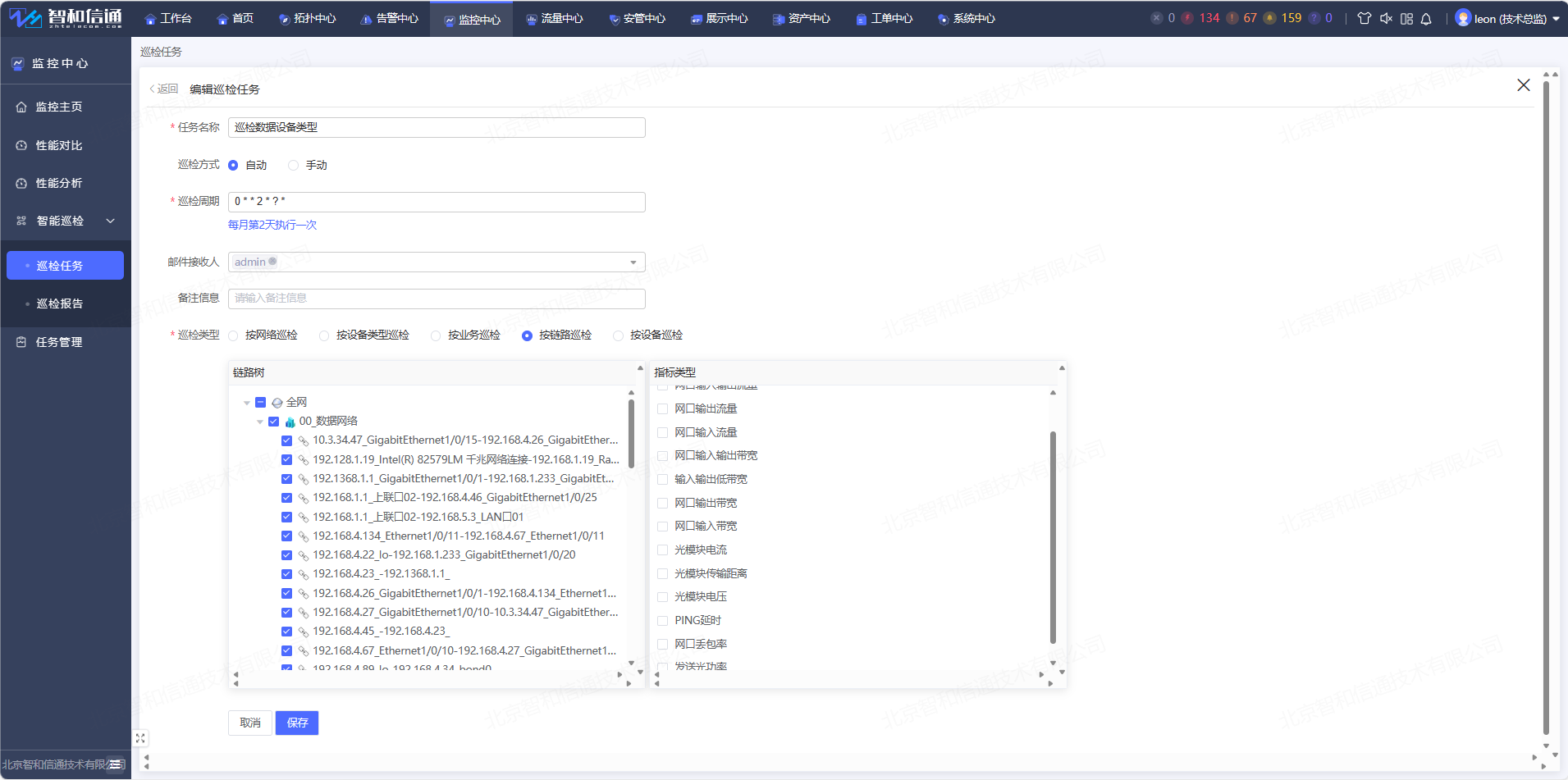

        支持自定义流量巡检策略，对网络流量情况进行实时巡检和报表生成，并可自定义预设时间向指定邮箱发送巡检结果报表，实现对网络流量的定期检查，把握网络运行中的易出现问题的环节，做到预防为先。

用户可自行选择要巡检的类型，包括：网络、设备类型、设备、业务、链路等，定义巡检的范围和指标，如：输入输出流量、输入输出带宽、带宽利用率等。

第4章 策略配置

        实现基于设备、资源层面的深度管控。在控制策略管理方面，基于多种协议等设备管理协议，进行统一安管、运维规范配置，实现多品牌设备集中管控、安全策略可见、配置准确性核查等功能。

提供多设备、多资源批量策略下发操作。提供拓扑图右键快捷命令下发操作。支持对华为、华三、迈普、迪普、锐捷等国产设备的深刻管控，包括ACL、QOS、路由配置、账号安全、终端准入等。

4.1.流量策略

        平台支持流量策略批量下发、失败重发，方便全网实施统一流量策略，策略可进行同步、批量查询和对比核查。如通过可视化界面进行端口级QOS策略 ，支持QOS、流行为、包过滤、类、流量监管 优先级等流量策略，用户可对QOS策略对比、核查。

4.2.网络安全策略

        平台支持实现多设备、多端口批量进行准入控制操作，方便全网实施统一准入策略。如自定义ACL模板，实现ACL策略、源和目的IP、协议、端口、访问动作等细粒度的控制。

4.3.故障自愈策略

        无需针对告警进行手动处置，只需预编排告警处理流程，平台根据场景自动触发，实现故障自愈。以网络状态监控、设备性能监测为基础，结合网络流量侦测功能，动态发现网络故障。

        智能判断告警类型及级别，自动触发预设的故障处置流程，复杂告警指派工单专人处理，常规告警触发安全策略全自动处理。

第5章 流量可视化呈现

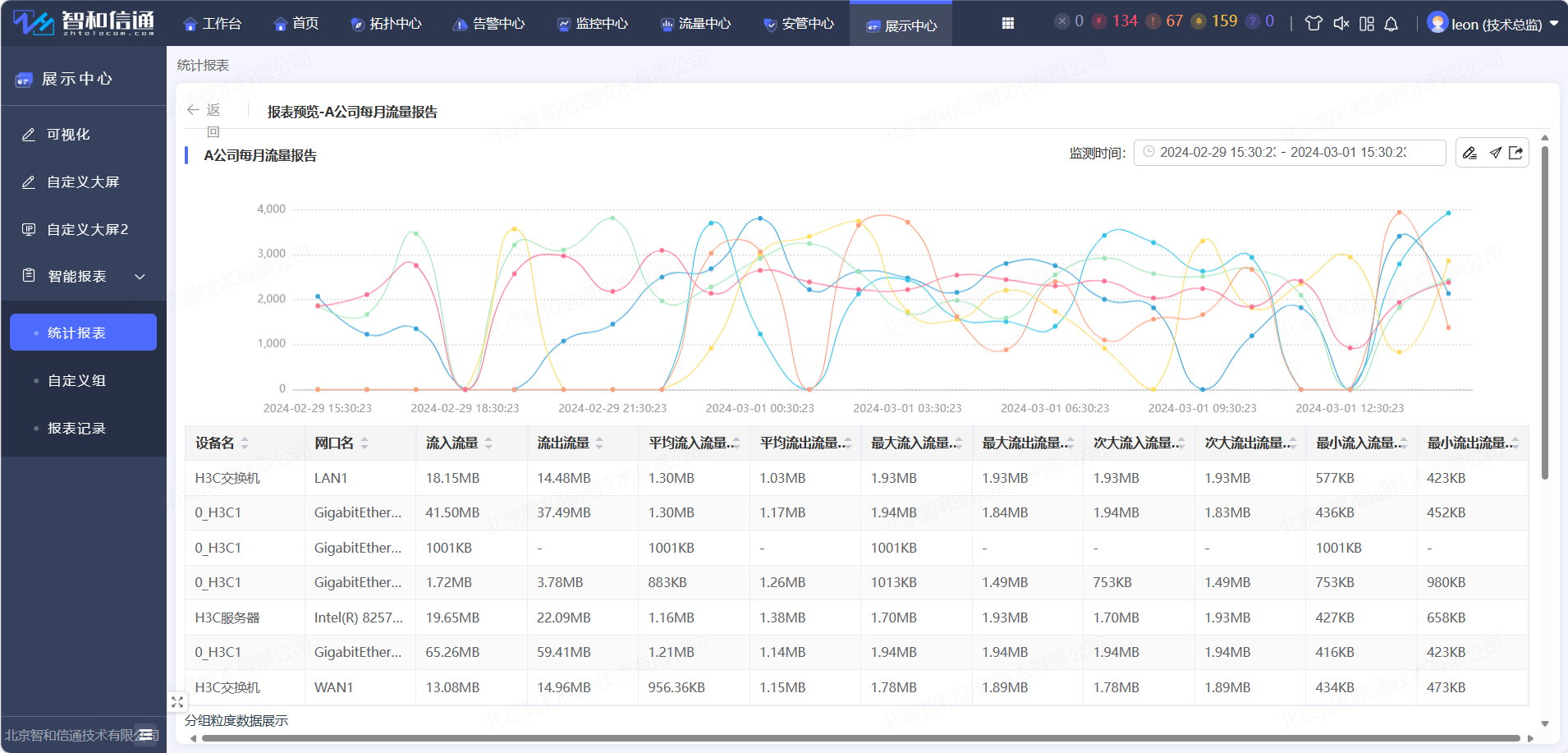

        通过自定义智能报表模板，运用钻取、旋转、切片等操作，实现流量数据的灵活展现和统计分析，通过自助式数据同比、环比、TOPN等分析方式及周期自动生成报表功能，实现运维数据有效利用。

        利用图形、图表等易于理解的形式，将采集到的网络流量数据进行整合分析，通过强大的可视化能力对有效信息进行呈现，从流量利用方面为网络和业务稳定提供支撑。

第6章 应用案例

6.1.某银行总行两地三中心引入智和信通运维平台，实现集中监控、统一运维

6.1.1.项目背景

        近年来，某银行总行中心业务持续发展，各项业务数量与复杂的逐年上升，信息系统数量增加且规模不断扩大，作为支撑的网络设备数量逐渐增长、类型不断增加。为保障业务连续性，其上线了各类运管工具，然而，现有运管工具多，相互独立，缺少关联，数据分散，导致工具联动弱、监控处置慢、运维效率低，且部分系统易用性差难以灵活扩展、配置。因此，急需一款集中运维监控平台，替换老旧监控平台，形成统一的运维管理，实现统一监控、统一告警、统一分析。

6.1.2.项目现状

        某银行总行中心目前因设备类型与品牌型号复杂，采用了多种运管工具进行管理，工具相互独立，难以满足其日益丰富的运维需求。现急促统一监控运维平台对设备进行集中监控，打通数据孤岛，实现跨团队数据共享及宏观统一监控。

        设备类型：Aix、Windows Server、Centos等操作系统；DB2、MySQL、Gbase等数据库；nginx、WAS、MQ等中间库；浪潮、华三、曙光等品牌服务器；浪潮、IBM等小型机；docker容器；存储设备、安全设备、网络设备等。

        设备数量：1600+台设备。

        部署需求：两地三中心部署。

功能需求：

• 国产信创产品：符合信创要求，自主可控；
• 集中监控管理：提供统一监控视图，可根据使用场景定制不同的展示页面，投放至大屏；
• 统一告警管理：支持告警规则统一配置，多个数据中心的告警规则可统一配置，支持告警统一显示；
• 业务监控运维：提供全局视角监测业务健康情况；
• 完善可视化：提供网络结构、链路关系可视化拓扑展示，报表、大屏等运维数据可视化呈现；
• 运维数据统一管理：告警数据、性能数据、配置数据等运维数据统一接入、处理、存储、关联、分析等；
• 具备完善的安全措施：完善的身份认证机制、权限控制体系、详细的日志信息记录等；
• 高灵活、可扩展：系统具有灵活的体系结构、良好的扩充性；
• 支持分布式部署，实现异地多中心统一管理。

6.1.3.智和信通方案

        经过与某银行总行中心运维团队的深入交流和详细需求调研，智和信通通过分布式部署的方式支撑其两地三中心架构，在北京中心、北京灾备中心、某地分中心分别部署智和网管平台，同时提供容灾机制，任一中心出现问题可以无缝被其他中心接管。最终实现，运维数据全量同步，在任意中心均可查看全部数据的同时，各中心可分别管理各自下属的设备，北京中心可以对全部设备进行管理、查看。

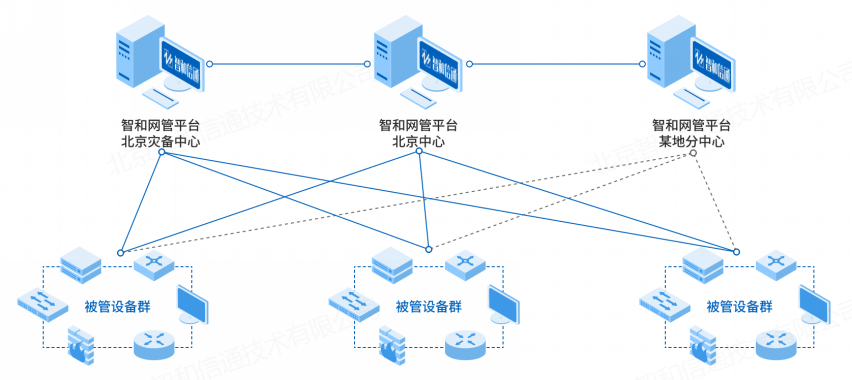

平台部署架构示意图兼容信创国产生态，产品安全可控

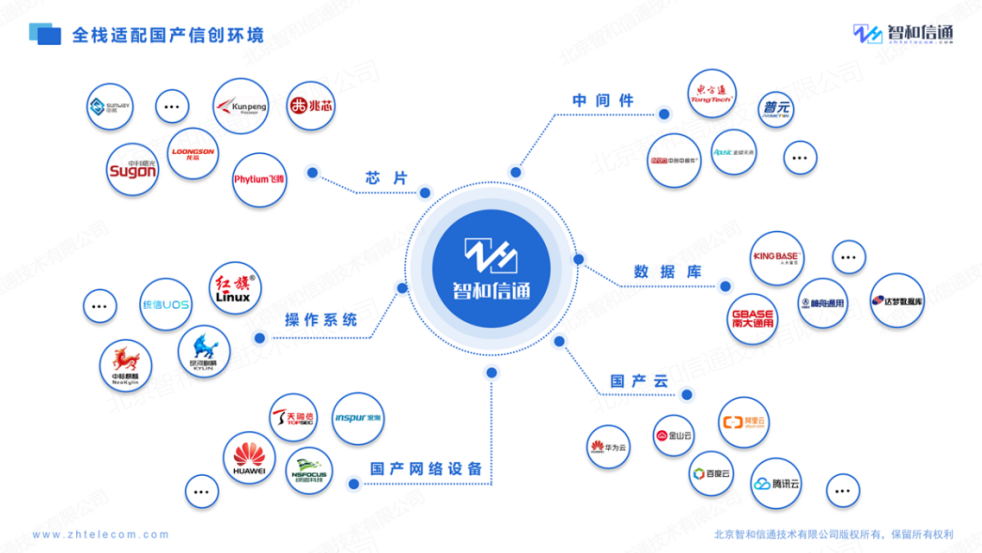

        立足于北京智和信通10年的国产融合经验，智和信通全部产品与国产软硬件产品深度适配，涉及的产品与模块，均由北京智和信通自主研发，从功能模块、数据库、界面全部基于统一Java技术平台和统一数据关系模型，不包含任何第三方功能库。在支撑用户构建信创环境的同时，也针对各类信创设备、服务组件等提供相应的运维服务，在降本增效的同时，促进政企用户业务创新发展。

智能发现技术，一键发现网络设备

        通过智能发现技术，在智和网管平台中用户仅需输入IP范围一步操作，即可自动完成网络设备发现、设备类型识别、设备链路发现、设备故障和性能采集、链路流量和状态以及网络拓扑生成。并且在自动发现的过程中可以搜索到网络设备，并识别设备类型和厂商型号，生成设备的面板图或搜索设备资源，如：板卡、端口、CPU、内存、磁盘等，并发现设备之间的链路关系。

• 网络设备：华为、华三、思科、锐捷、迪普、迈普、紫光、深信服、天融信、山石、Radware、F5、启明星辰、绿盟、Imperva等主流品牌
• 服务器硬件：华为、华三、思科、浪潮、曙光、IBM、HP、DELL、联想等主流品牌
• 存储设备：华为、浪潮、IBM、昆腾、群晖、EMC、DELL、HP、Netapp、OracleFS、宏杉、同有等主流品牌
• 操作系统：Windows 2008R2/2012/2016/2019、CentOS 5 以上、RHEL 5 以上、Suse 11/12、UOS V20、AIX6/7
• 云&虚拟化：VMWare、阿里云、腾讯云
• 数据库：DB2、Gbase8a、InfluxDB、MongoDB、MSSQL、MySQL、Oracle、PostgreSQL、Redis、达梦数据库
• 中间件：Apache、Nginx、RabbitMQ、Tomcat、TongWeb、WAS、ActiveMQ、Kafka、Zookeeper
• 其他设备：支持上述标准管理协议即可完成新增兼容

自动生产网络拓扑，网络架构可观测

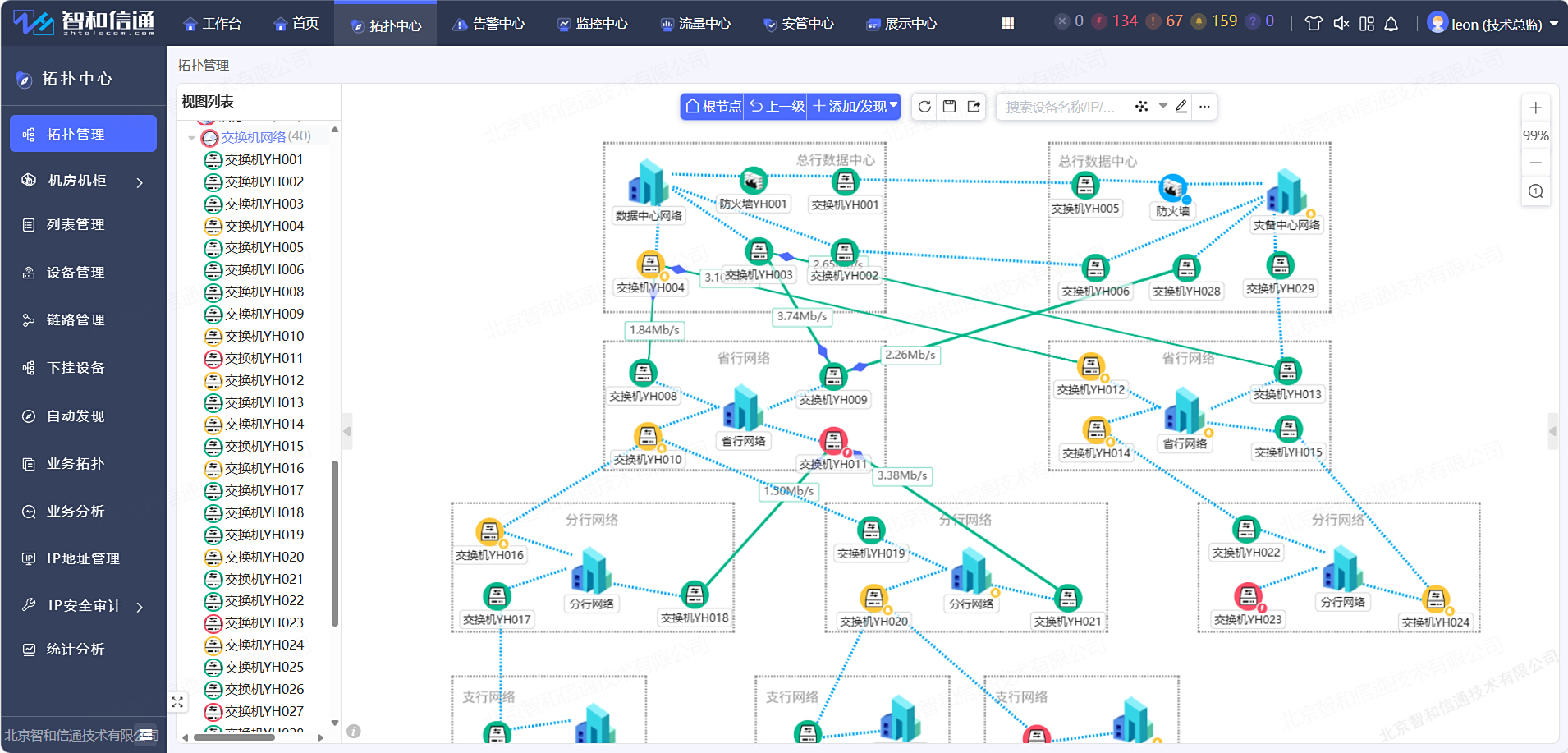

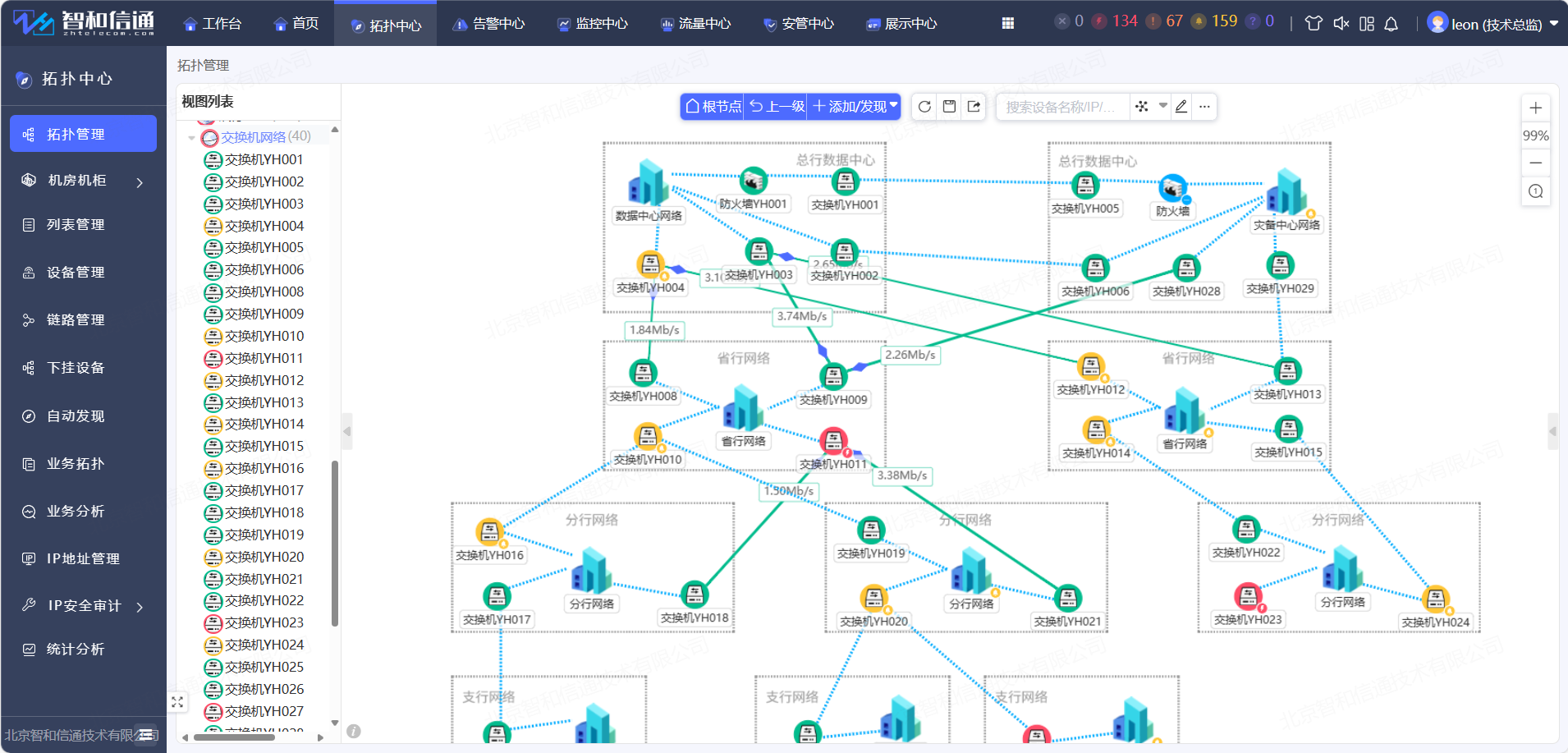

        已发现的设备、资源、链路可自动生产网络拓扑，以图形方式整体观测，并以声光进行告警提醒。实时分析资源当前性能和运行状态，直观反映资源的动态变化对支撑业务的影响。同时，采取统一数据标准，对整体网络中的IP地址进行梳理和管理，建立IP与MAC对应关系库，端到端规划、部署、管理和监控IP地址使用情况。

海量设备集中监控，统一管理

        集中监控中心的各类设备，统一监控配置和策略，获取网络设备、硬件服务器、存储设备的性能运行数据、日志事件数据、流量数据等。监控策略根据资源类型的不同，涵盖状态信息、响应时长、使用率、输出输入流量、输入输出带宽、时延、命中率、读写速度等方方面面。整个监控指标体系，支持完全自定义，根据设备不同应用场景的不同进行差异化配置。

全网告警信息集中处理，告警无延迟

        全量汇聚异常告警信息，基于故障模型和AI算法分析故障原因，分析、压缩、并归关联故障信息，降低故障风暴，秒级定位故障位置，主动出击快速排障，故障处置全流程展示。根据各省管理权限及人员排班安排，定义告警通知策略，从系统内声光闪烁到邮件、短信通知，运维人员第一时间获知告警信息，排障处置责任到人。

全网流量透视，端到端分析流量布局

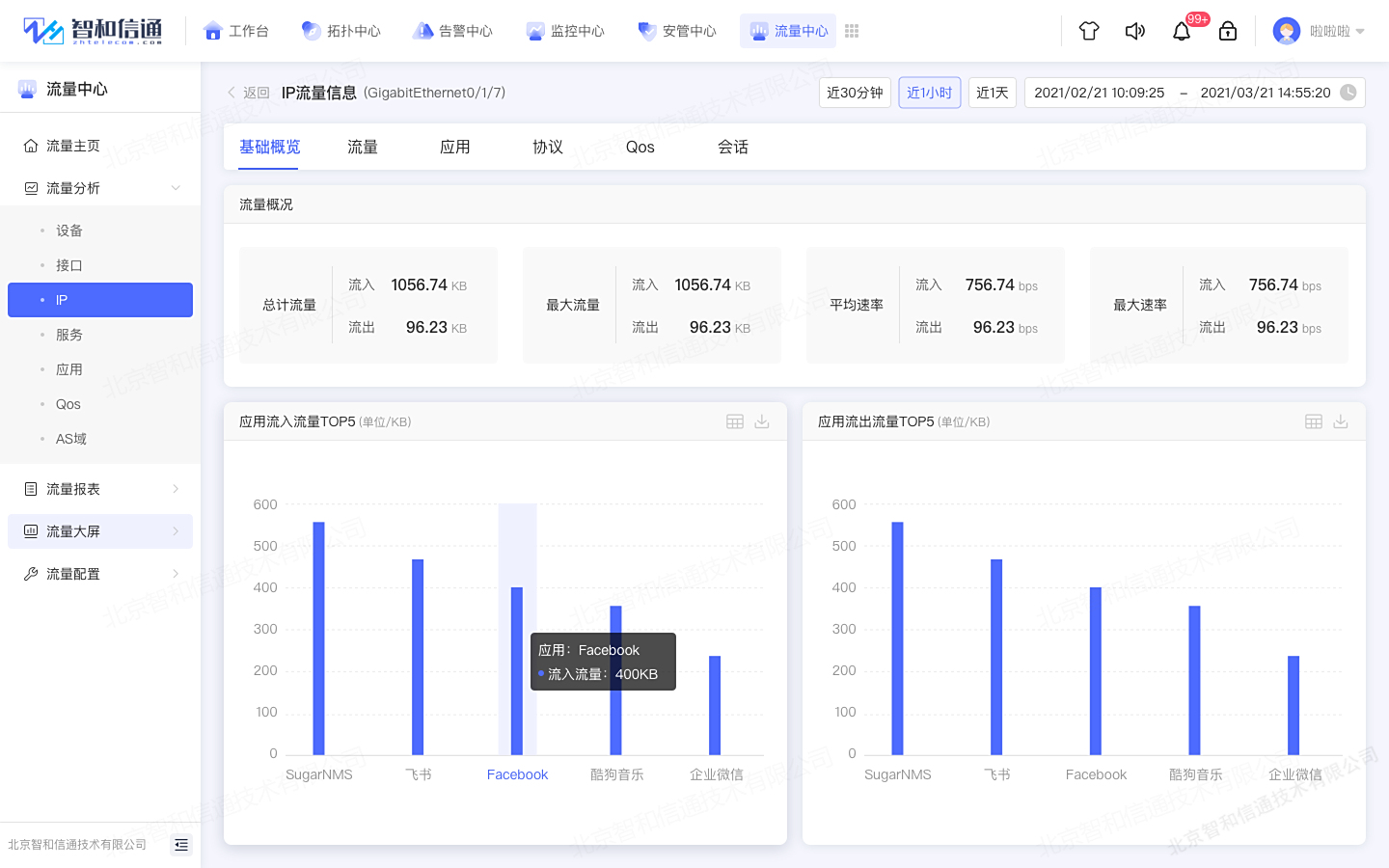

        支持通过Flow流量数据，提供端到端的流量监控能力，从设备、接口、IP、服务、应用、会话、QoS等层级的实时流量监控和历史流量分析，识别带宽消耗较大的应用程序、服务、协议或IP地址，避免网络容量过载，并提升最终网络体验。

全景业务观测，智能业务、应用监管

        智能化、自动化的业务监管方案，支持可量化、可视化的技术手段，全面监控IT业务系统服务的响应性能，帮助用户准确感知整体业务的性能和质量状况。提供业务拓扑、可用性拨测、调用链追踪、业务告警、根因定位等能力。

7×24小时不间断监控，运维数据大屏展示

        智和网管平台平台内置5种大屏样式与自定义大屏能力，适配各种应用场景，二十四小时不间断监控，细粒度可达网络中每个设备、资源和链路。所有的网络故障都一目了然地呈现，大大降低了管理成本，同时也提高了运维人员处理故障的能力，节省的故障处理时间，为运维人员管理网络提供了可靠的保证。

多维度权限划分，软件安全可靠

        提供给该中心多角色管理员分权管理网络能力，角色与地域权限立体化管理，使各种角度的运维人员责权分明。对不同的管理人员分配不同的操作权限，可以对不同的管理人员分配不同的网络，做到粗、细粒度的权限控制，避免越权管理。同时，针对危险操作，能够有良好的提示以及提供日志记录。

二次开发平台，具备灵活扩展能力

        二次开发平台在基础框架、可重用组件和软件功能之间保持隔离，既确保了快速定制又不损失组件化、架构化特性，该中心研发人员可选中API或代码的形式对平台进行二次开发，提高研发效率。同时，智和信通提供全套开发资料以及完善的培训服务，该中心可以随心定制出符合自身需求的运维监控功能。

6.1.4.应用价值

        通过上线智和网管平台该中心实现两地三中心设备集中管理，当出现故障时可进行关联分析，通过跨岗位信息联动，为运维人员提供更加便捷的故障分析和处置手段，在降低故障发生概率的同时，在故障发生后，“早感知、快定位、急止损、优改进”，降低影响范围。为日常运维保障、高层管理决策提供支撑，助力保障业务连续性。

        利用图形、图表等易于理解的形式，将采集到的网络流量数据进行整合分析，通过强大的可视化能力对有效信息进行呈现，从流量利用方面为网络和业务稳定提供支撑。
