项目背景

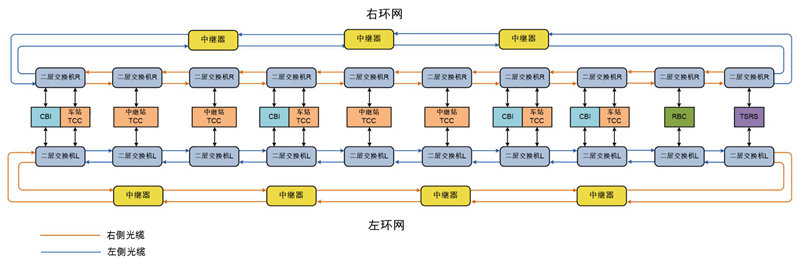

　　为提高客运专线信号系统安全数据网的运用和管理水平，中国铁路总公司组织编制了《高速铁路信号系统安全数据网技术规范3.0》。根据规范要求，信号安全数据网应设置网络管理系统，用于信号安全数据网的管理。信号安全数据网的基本网络组网形式如图。

全路通核心需求

　　更好的管理信号安全数据网下的不同厂商，不同型号的设备，包括赫斯曼交换机、摩莎交换机、EMS服务器、EMS终端、金网God-net 1000防火墙提供一个统一管理的界面，当网络中出现故障时，迅速的找到出问题的设备，提高工作人员的效率。

1. 网管系统具备对不同品牌交换机的监测功能；
2. 网管系统不能影响信号安全数据网的安全和通信业务，不能降低原有系统的封闭性；
3. 网管系统应支持新网元加入时平滑无缝的扩展及升级；
4. 线路的EMS网管接入设备容量应不低于150台交换机，NMS网管可以查看的查看管辖范围内所有的EMS状态；
5. 综合网管系统中，EMS网管应具有远程软件升级、配置更新、终端流量监控、事件报告、报警等功能。
6. 网络拓扑设备告警回放功能，针对选中网络，能够回放该网络中设备(直接设备，不包含网络和子网设备)在一段历史时间范围内告警发生的变化过程；
7. EMS应与网管平台的时钟同步，EMS应与交换机时钟同步。

智和网管平台定制解决方案

　　针对全路通的需求，智和信通提出了基于智和网管平台定制开发的解决方案。在此方案中大部分通用功能，如拓扑、分域、故障、性能等，直接利用平台的已有功能。为了对不同线路和路局机房进行监控，网管系统分为线路EMS网管级和路局NMS网管级。EMS网管负责监管所属线路信号安全数据网网络设备的在线运行状态（包括相邻线路互联设备的在线运行状态），以及EMS与信号安全数据网之间设备的运行状态。NMS网管负责监管路局管内所有线路信号安全数据网设备的运行状态，以及EMS与NMS之间的网络设备（含网络安全设备）的运行状态。

1. 智和网管平台，支持通用SNMP、JMX、WMI、JDBC等协议，做到多种类和品牌的设备统一管理；
2. 提供众多可复用可扩展的框架模块以及深入代码级的开发模式，不会影响信号安全数据网的安全和通信业务；
3. 平台底层采用特有技术的《通用管理框架设计》，加入了设备管理中间层，以屏蔽各种不同设备的管理区别，方便后期扩展；
4. 告警回放功能，支持选择时间周期对告警进行回放，提供快进，回退，上一个，下一个等功能；
5. 根据相应设备提供的Mib，通过ObjectSNMP组件，获取环网阻塞点；
6. 网管自带ntp时间服务器，由EMS从网管平台获取时间；
7. 后台通过JAVA并发技术，将零散的状态信息总结成为当前工作状态，产生告警，经相应的过滤山包机制后，通过警报声、邮件和短信通知用户，并在拓扑界面上显示异常的设备，一键定位到相应的设备。

　　通过智和网管平台的定制开发，实现了对不同品牌交换机提供统一操作界面，满足了信号安全数据网技术规范V3.0的全部网管要求。智和网管平台的拓扑视图和多种告警机制，当设备出现故障时，做到了快速定位出故障发生的位置，部署上线后，受到网管人员的一致好评。
