北京智和信通光电缆安防综合监控网管系统
某部委已有光缆、电缆、安防等系统，各系统相互之间独立运行，分别查看状态及配置；原有的光缆、电缆系统，缺少显示设备、线路的拓扑视图，在线路出现断点故障时，无法快速准确的定位故障位置；且该部委原有的安防系统涉及门禁系统，缺少开门、关门及人脸图像采集记录能力，希望对原有的安防系统同步进行升级改造。

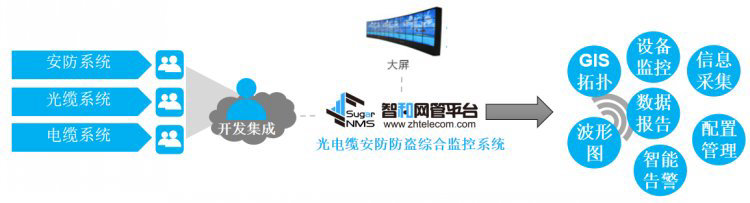

北京智和信通技术有限公司（以下简称“智和信通”）在不影响某部委原有业务及系统正常运行的前提下，基于智和网管平台SugarNMS建设集成光缆、电缆和安防系统、安防线路系统一体化综合监控的网管系统，实现大屏幕全场景多屏展示光缆、电缆、安防系统设备信息；系统通过大数据计算断点故障位置，GIS地图展示设备故障、线路断点位置等；系统可展示所有安防设备位置及状态，门禁异常开门、安防设备故障等实时告警，信息递送；开门图片抓取图像，记录可查询、可调取。经集成后的一体化综合监控网管系统，大幅度增强整体监控能力，增加了光电缆安防防盗能力，提升运维维护效率。
某部委光电缆安防综合监控网管系统需求
某部委希望将原有独立运行的光缆、电缆、安防等系统进行一体化监控管理，通过大屏幕同步展示光缆、电缆、安防系统设备拓扑图，监控设备状态、资源，显示设备故障、线路断点位置等。
安防系统监控需求
安防系统分为二级网络，一级为安防系统，二级为各个线路安防系统所属单位或大楼；一体化网管系统作为客户端，拓扑图展示所有安防设备，监控安防设备温度、电压等状态，提示温度过高、门锁故障、异常开门等告警信息。正常开门请求时候会显示门前图片等。
电缆系统监控需求
客户电话线缆通过GIS地图显示设备位置，地图上添加电线杆和电缆井等节点，呈现出通信电缆的真实走向。当线路出现告警时相应线路和对应端口资源提示告警，同时断点告警要在GIS地图中显示出实际的断点位置。
下位机具有多个卡槽，网管系统提供下位机对应的设备面板图资源界面。
光缆系统监控需求
GIS地图展示所有下位机设备、光缆和电线杆节点等信息。
下位机具有多个卡槽，网管系统提供下位机对应的设备面板图资源界面。
智和信通解决方案
依据某部委光缆、电缆及安防综合监控网管系统需求，智和信通自主研发的智和网管平台SugarNMS通过socet与安防系统上位机进行数据交换，获取上位机管理的所有设备；上位机检测到设备异常会向智和网管平台SugarNMS发送安防告警通知；智和网管平台SugarNMS与电缆系统上位机进行数据交互获取所有下位机设备和电缆信息；与光缆系统上位机进行数据交互获取所有下位机设备、光缆和电线杆节点等信息。通过对交互数据的分析及处理，大屏展示拓扑视图、分析告警、故障定位，并通过GIS地图真实展现故障位置等。线路安防系统中可录入主干电缆序号、所属分局、所属模块局及维护人员信息等。

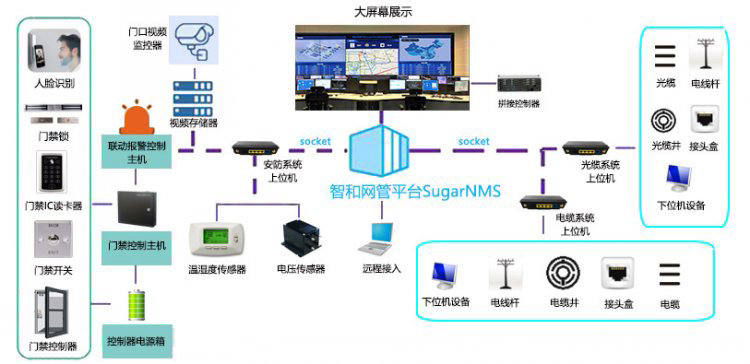

光电缆安防综合监控网管系统架构图

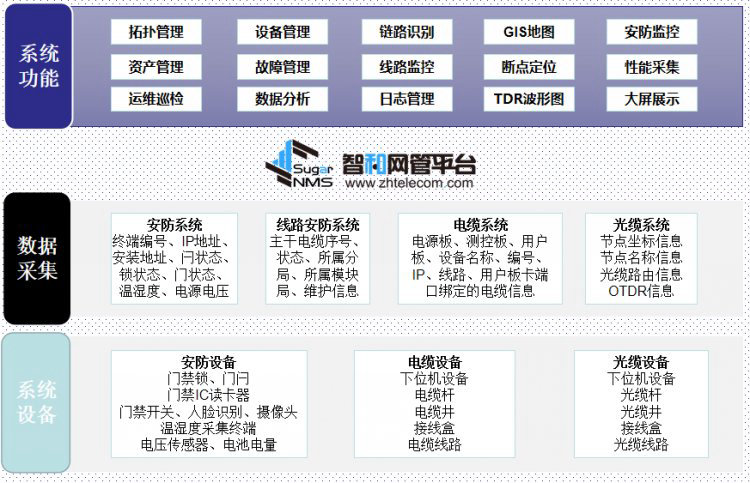

光电缆安防综合监控网管系统功能

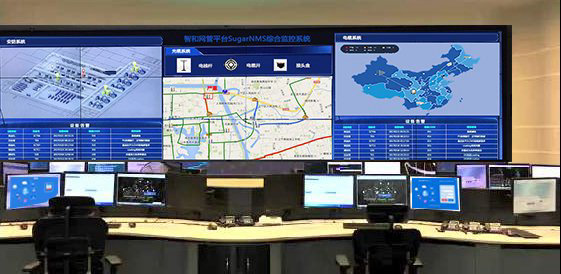

大屏幕展示

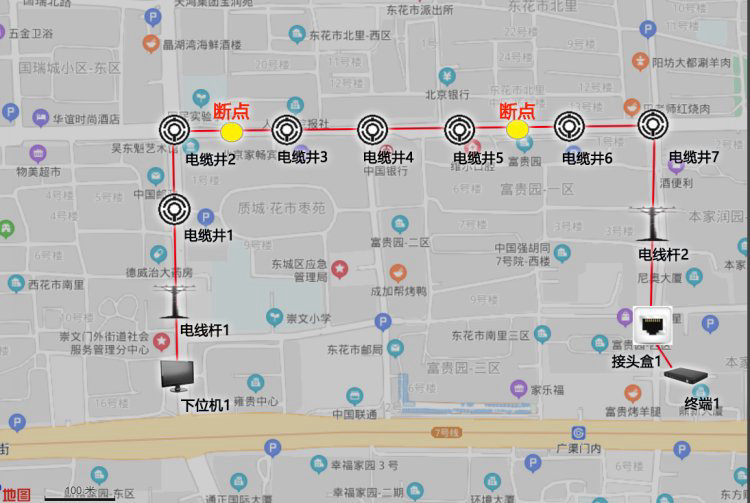

GIS拓扑展示

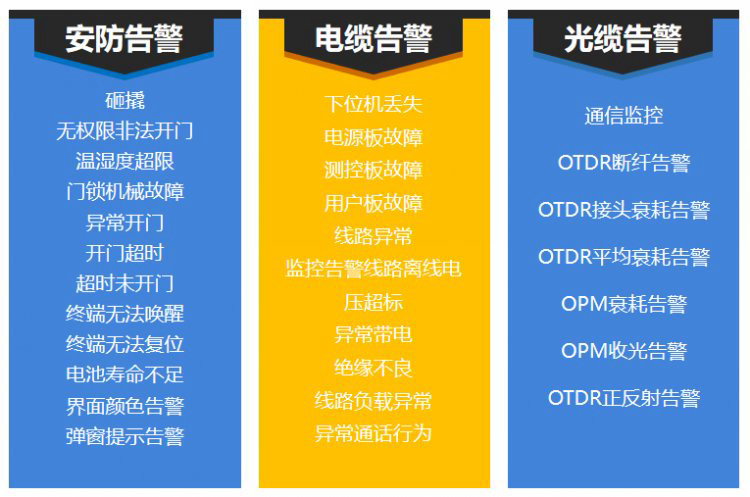

智能告警实现功能
